Beskrivning

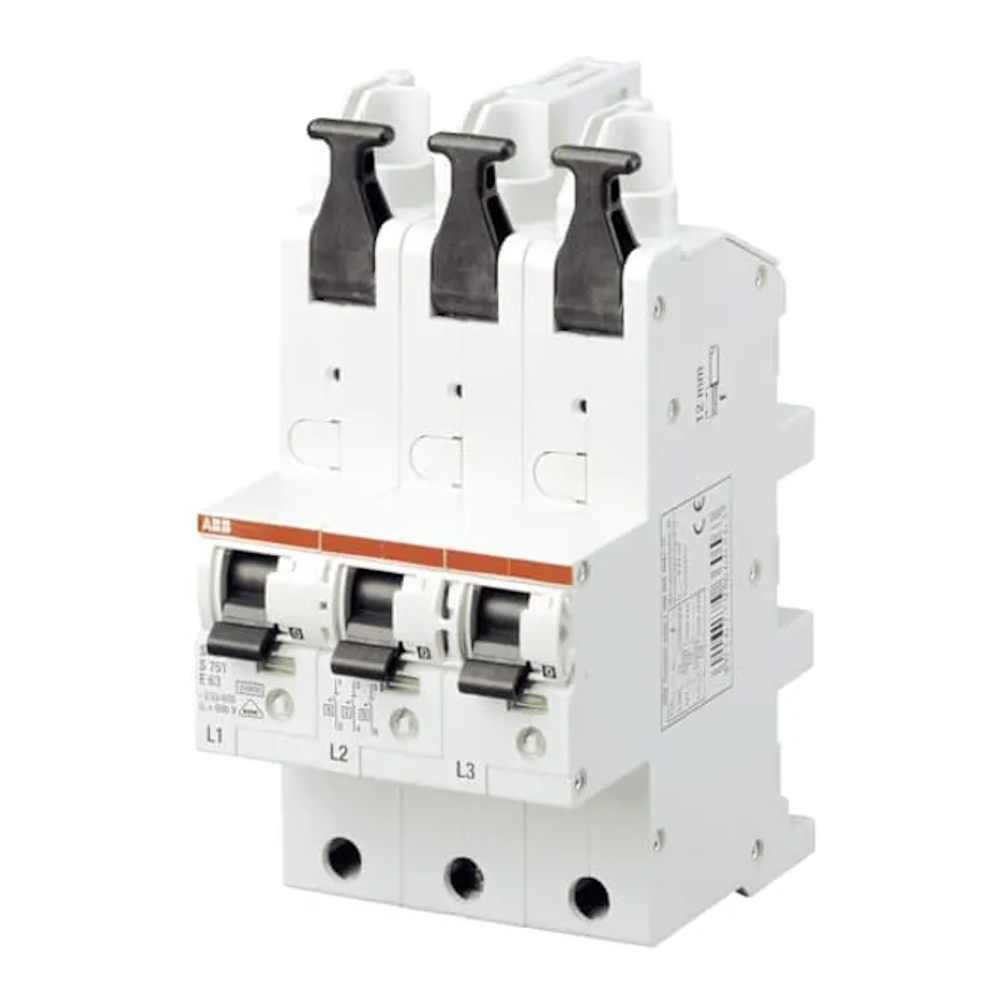

Selektiv Huvudströmbrytare 3Poler 40A 400V IP40 ABB
S751/3-E40, selektiv huvudströmbrytare i S750-serien är certifierade enligt DIN VDE 0641-21 som spänning.
Beskrivning
S751/3-E40, De selektiva huvudströmbrytarna i S750-serien är certifierade enligt DIN VDE 0641-21 som spänningsoberoende selektiva huvudströmbrytare (SHU). De är designade för icke-professionell drift och uppfyller den högsta överspänningskategorin. Deras användningsområden är olika: som frånkopplingsanordning vid mätarpanelen i enlighet med nätoperatörens TAB (Technical Specifications for Main Circuit Breakers) eller VDE-AR-N 4101, såväl som i alla lågspänningshuvudfördelningstavlor för skydd av distributionskretsar, och som frånkopplingsanordning med frånkopplingsfunktion. Deras speciella selektivitetsegenskaper säkerställer hög systemtillgänglighet. S750-serien är designad för direkt montering på ett 4- eller 5-poligt 40 mm (12 mm x 5/10 mm) samlingsskenesystem. Oavsett märkström på S750 kan samlingsskensystemet matas direkt via den nedre terminalen med upp till 50mm² och max 100A. Enheter i S 750-familjen inkluderar en integrerad låsfunktion som möjliggör samtidig blockering av de tre polerna i en trefas strömförsörjning. Den integrerade låssliden låser i PÅ- eller AV-läge och kan dessutom säkras med ett hänglås, trådtätning eller buntband.
Teknisk Information
- Monteringssätt: DIN-skena
- Frekvens: 50Hz
- Märkström: 40A
- Märkspänning: 400V
- Utsläppsegenskaper: E
- Märkisolationsspänning Ui: 690V
- Antal stolpar: 3
- Nominell kopplingskapacitet: 25kA
- Överspänningskategori: 4
- Föroreningsgrad: 3
- Nominell överspänningsinvariabilitet: 6kV
- Kapslingsgrad (IP): IP40
- Samtidigt byte av nollledare: Nej
- Byggstorlek enligt DIN 43880: 6
Specifikationer
- Mått (BxHxD): 81×151,3x116mm
